IAF - Infällt rektangulärt golv/gradängdon
Infällt och gångbart utförande

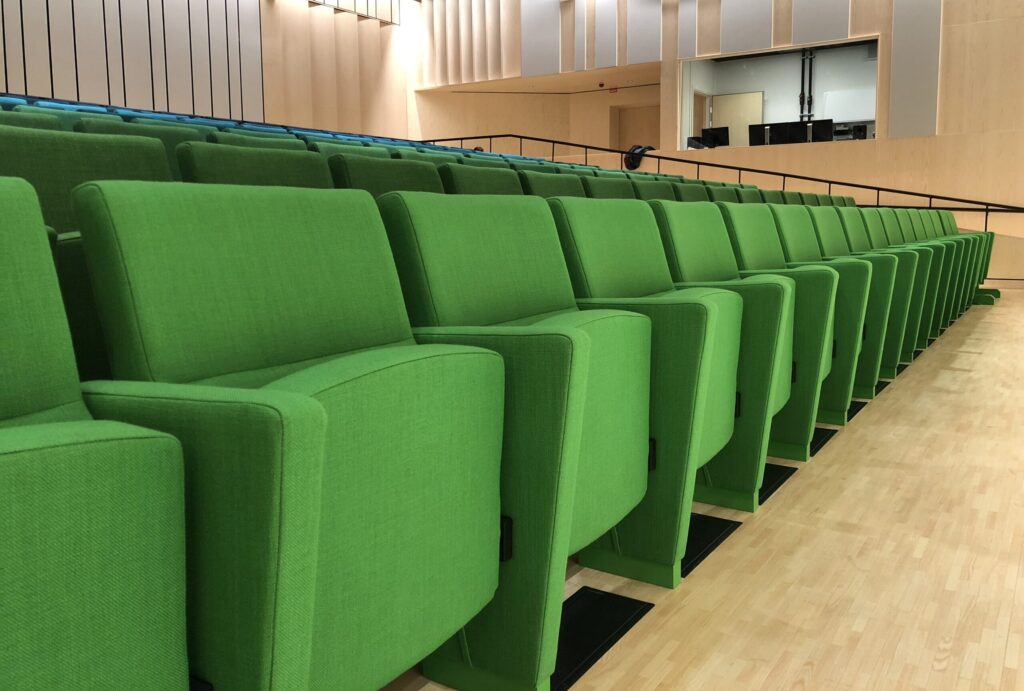

IAF är ett lågimpulsdon utvecklat för infällt montage i golv och gradänger. Det används i anläggningar där man vill ha ett plant don utan utstickande detaljer, exempelvis teatrar, biografer, kontor och hörsalar. Donet kan anslutas till kanal eller via övertryck och monteras helt plant i golvytan för en diskret och säker installation.
IAF-serien finns i tre standardutföranden som täcker olika typer av installationer och flödesbehov:
IAF 70 – Med en höjd på endast 70 mm är detta don lätt att placera även i låga gradänger. Försett med ställbara REPUS®-dysor som ger en jämn och flexibel spridningsbild. Standardkulör RAL 9003 glans 30 % (andra kulörer finns på begäran). Finns i fyra bredder.
IAF 0606 – Avsett för installationsgolv i kontor och datorhallar. Anpassas efter golvets tjocklek, t.ex. 600×600 mm plattor eller trycksatta trägolv som vid installationen på SEB:s huvudkontor i Solna.
IAF 0401 – Lämpligt för teatrar, biografer, samlingssalar och VAV-system. Donet fungerar effektivt även vid mycket låga luftflöden.
Tekniska Specifikationer:
Anpassas efter projektets krav och golvuppbyggnad
Utförande i galvaniserad plåt
Pulverlackering RAL 9003 glans 30 % eller enligt beställning
Tillgängliga varianter: IAF 70, IAF 0606, IAF 0401
REPUS®-dysor ger jämn och dragfri luftfördelning
Fungerar i både CAV- och VAV-system
Energieffektiv design med lång livslängd
Tillverkad av återvinningsbara material
Monteras plant infällt i golv eller gradäng
Låg bygghöjd – även lämplig för låga installationer
Underhållsfritt don – endast enkel avtorkning vid behov
Anpassningsbar höjd för olika golvkonstruktioner
AMA-Text för Projektering
TDxx REPUS®-lågimpulsdon för infällt montage i golv typ IAF eller likvärdigt.
- Donet skall ha invändigt monterade ställbara REPUS®-dysor för optimal luftfördelning
- Material: Galvaniserad plåt
- Färg: Pulverlack, vit RAL 9003 glans 30 % eller enligt beställning
Produktbeteckning
IAF.bbbxhhhxddd
Använd vår konfigurator för dimensionering av IAF-don utifrån ditt projekts specifikationer.
Diskret installation
Helt infälld montering utan utstickande detaljer.
Flexibla modeller
Tre varianter för olika golvtyper och flödeskrav.
Effektiv lågimpulsteknik
Jämn luftfördelning även vid låga flöden.
