DKR - Rektangulär dyskanal
Rektangulär dyskanal för undertak och vägg

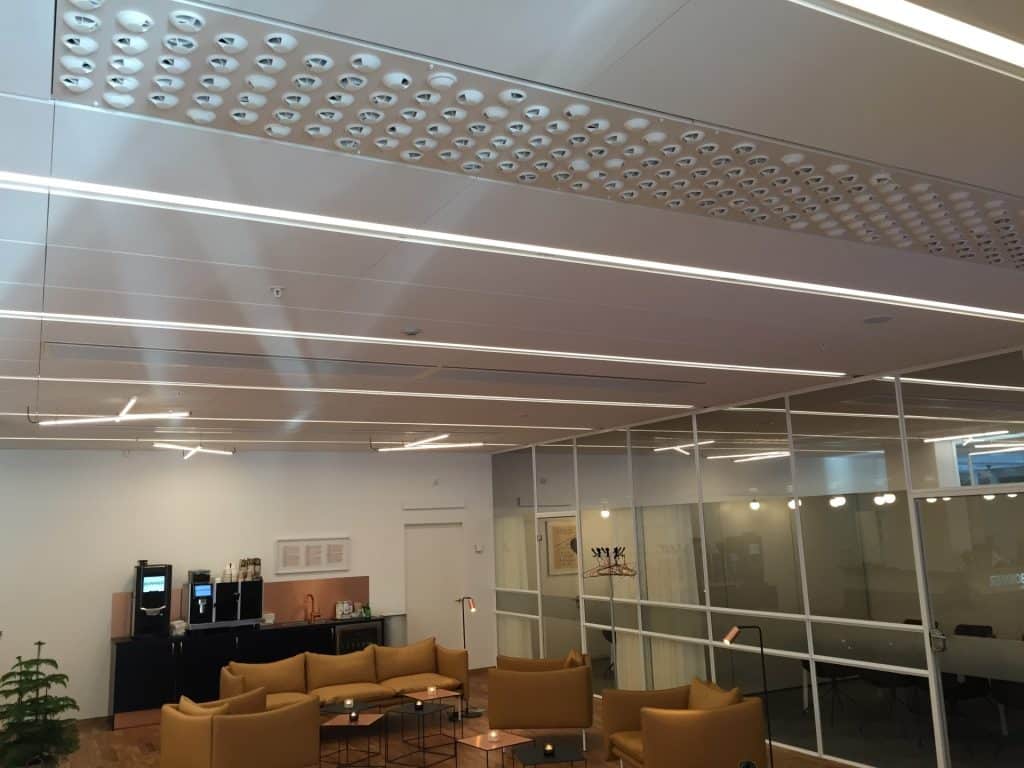

DKR är den perfekta lösningen när man vill integrera en dyskanal i undertaket. Donet kan hantera stora luftflöden trots låg bygghöjd, vilket gör det idealiskt i utrymmen där installationshöjden är begränsad. Tack vare rektangulära anslutningar kan exempelvis ett klassrum med 300 l/s klaras med ett don som endast är 200 mm högt.
Donen tillverkas i alla tänkbara storlekar och längder. Ett exempel är installationen på restaurang ChopChop i Rosersberg, där ett väggmonterat DKR-don fördelar 1600 l/s via två Ø630-anslutningar i mittensektionen.
Tekniska Specifikationer:
Rektangulär kanal för integrering i undertak
Bygghöjd från 200 mm – anpassas efter projektets behov
Utförande i galvaniserad plåt
Pulverlackerad RAL 9003 glans 30 % eller enligt önskemål
REPUS®-dysor ger jämn och dragfri luftfördelning
Klarar mycket höga luftflöden vid låg ljudnivå
Energieffektiv och återvinningsbar konstruktion
Underhållsfritt don – kräver endast enkel avtorkning

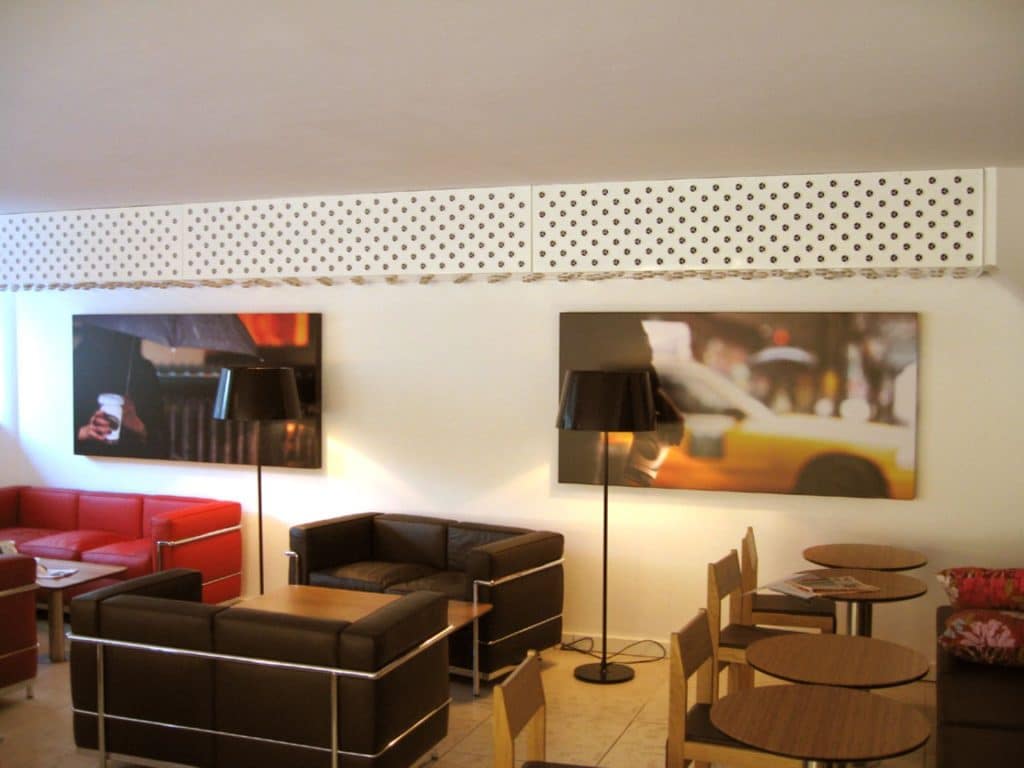

Monteras dolt i undertak eller vägg
Anslutningar kan anpassas (t.ex. mitt- eller gavelanslutning)
Finns som färdig modell i MagiCloud och plugin till MagiCAD
AMA-Text för Projektering
TDxx Dyskanal av typ DKR eller likvärdigt
- REPUS®-dysor som utnyttjar både dynamiskt och statiskt tryck för jämn luftfördelning
- Täcklock och luftriktare skall kunna monteras för justering av luftflöde och spridningsbild
- Utförande: Galvaniserad plåt, pulverlackerad RAL 9003 glans 30 %
- Neråtriktad R60-dysa med luftriktare
Produktbeteckning
DKR.bbbxccc.dd.e.f-anslutning
Använd vår konfigurator för dimensionering av DKR-system anpassat för ditt projekts specifikationer.
Kompakt konstruktion
Stora luftflöden trots låg bygghöjd.
Flexibel installation
Rektangulära anslutningar för platsoptimering.
Underhållsfri drift
Lång livslängd och enkel rengöring.
